霍爾德電子生產的污泥在線濃度計是為測量市政污水和工業廢水處理過程中水質渾濁程度而設計的在線檢測儀表，利用的是光的透射率與被側污水的渾濁成比例的原理。污泥在線濃度計可應用于檢測生化處理過程的渾濁度變化，提供連續、準確的測量結果。

污泥在線濃度計菜單設置：

MODE鍵：按此鍵可以進入設置模式，顯示設定菜單。

SET鍵：在進入設置模式后，此鍵才有效。顯示菜單界面時，按此鍵可以進入選中的菜單。在各種菜單設置界面時，按此鍵可以保存數據并返回菜單界面。

RUN鍵：在設置模式有效，按此鍵退出設置模式，進入測量模式。

和鍵（以下稱“▼”和“▲”鍵）：在進入設置模式后，此鍵才有效。顯示菜單畫面時，按此鍵可以上/下滾動菜單，改變選中位置。顯示參數設置畫面時，按此鍵可以增加/減小參數值，持續按此鍵可以快速增加/減小參數值。

污泥在線濃度計安裝方法：

1.污泥在線濃度計變送器的安裝：

（1）特別注意避免變送器受陽光直射；

（2）避免使變送器產生過多震動；

（3）避免變送器直接遭受雨水；

（4）避免變送器靠近大的電機或者處于強的電磁場中；

（5）儀表輸出信號線必須為雙芯屏蔽線；

（6）儀表必須有嚴格的接地。

2.污泥在線濃度計傳感器安裝

（1）浸沒式安裝方式是指把傳感器通過安裝支架浸入池中或罐中的安裝方式。適合于曝氣池、沉淀池、濃縮池、回流渠等場合。

（2）浸沒式安裝時，污泥在線濃度計傳感器一定要安裝在安裝支架上，不可以用傳感器的電纜將傳感器懸掛在水中。傳感器應浸沒至水面下不小于30cm的深度，或者浸沒至取樣時通常到達的深度，并避免陽光直射。

（3）浸沒式安裝示意圖

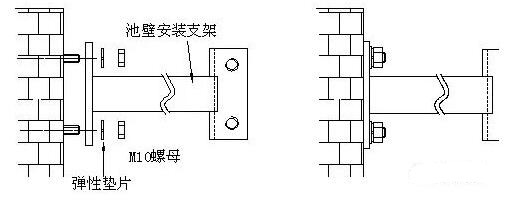

① 首先在安裝傳感器的池壁合適位置打入四個M10鋼制膨脹螺栓，將如圖所示的傳感器池壁安裝支架通過M10螺母和彈簧墊片固定在池壁的螺栓上，安裝完成后下圖所示。

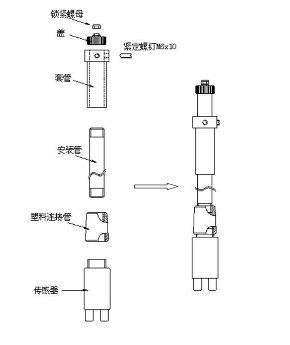

② 將浸沒式污泥在線濃度計傳感器的電纜和清洗氣管依次穿過塑料連接管、安裝管、套管、蓋和鎖緊螺母；將浸沒式傳感器的螺紋與連接套的螺紋孔相接并擰緊；連接套則與安裝管相連；然后將安裝管穿過套管，根據現場測量深度通過兩個緊定螺釘將套管固定在安裝管上的合適位置；將3/4寸彎管頭與安裝管擰緊，防止雨水和其他物質進入安裝管；將鎖緊螺母擰緊，固定電纜。

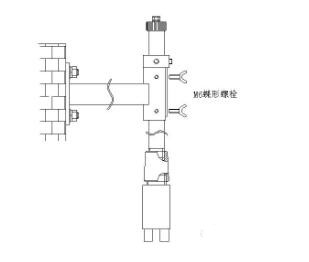

③將安裝好的污泥在線濃度計傳感器安裝管裝入安裝在池壁上的支架上，并用兩個蝶形螺栓固定，傳感器的浸沒式安裝完成后所示：

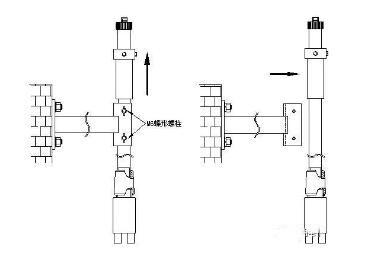

④如果需要將污泥在線濃度計傳感器拆下清洗，拆卸時不需要將所有支架的零件拆下，只需要將左圖所示的兩個蝶形螺栓擰松，然后將安裝有傳感器的支架向上抽出約15cm，然后右圖所示箭頭方向拿出即可。
